JC/T 915热弯玻璃应力检测
2023-09-12 13:57:25 来源：山东普创工业科技有限公司
7试验方法
7.1 尺寸偏差测定
高度用*小刻度为lmm的钢卷尺测量。弧长用软尺在凸面两边部测量，取其*大值。
7.2 吻合度
以合同规定的模板或理论形状的曲线为基准，用*小刻度为0.5mm的钢直尺测量模板或理论形状的曲线与玻璃间的偏差，凸出为正，凹陷为负。
7.3 弧面弯曲偏差
玻璃制品垂直且曲线边放在两个垫块上。垫块分别垫在曲线变弧长的1/4处，钢直尺的直线边或绷紧的直线紧靠玻璃的凸面且与直边平行，用塞尺测量钢直尺直线边(或直线)与玻璃之间的*大缝隙。分别在两直线边处和1/2弧长处测量三次，取*大值。
7.4 扭曲

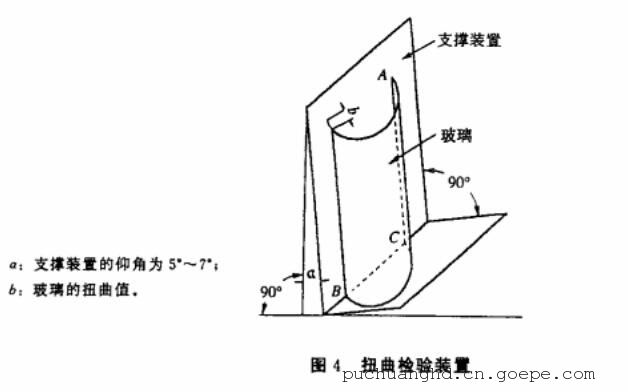

把玻璃放在一个90°的检测支撑装置内测量扭曲值，支撑装置的仰角为5°~7°,玻璃下角与装置的两表面的交线相接触,其他角尽量靠近竖平面,然后用*小刻度为0.5mm的钢直尺测量其他角离开装置另一表面的实际距离即为扭曲值。如图4.
7.5 外观检验
在较好的自然光或散射光照条件下，距玻璃表面600mm用肉眼进行观察。气泡、夹杂物、麻点的长度测定用放大10倍、精度为0.1mm的读数显微镜测定.
7.6 应力测定
A1范围
本附录规定了热弯玻璃应力定义、技术要求和测试方法，本附录仅供供需双方参考。
A2定义
A2.1厚度应力
厚度应力是玻璃在冷却过程中，由厚度方向上的温度梯度导致的玻璃内应力。板芯为张应力，表面为压应力。
A2.2平面应力
平面应力是玻璃板平面各区域，由于形状、模具等因素遣成平面温度梯度所导致的应力。平面应力在玻璃厚度方向上大小不变。
A3 应力指标
A3.1厚度应力的允 许值

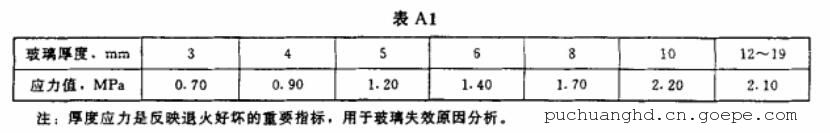

厚度应力以板芯*大张应力为准，不同厚度玻璃的应力*大允许值见表A1.
A3.2平面应力的允许值
在玻璃板的任意部位其压应力≤6MPa,张应力≤3MPa.
平面应力用于工厂检验。因玻璃破碎后，平面应力大部分释放，故不宜用于失效原因分析。
A4应力测试方法

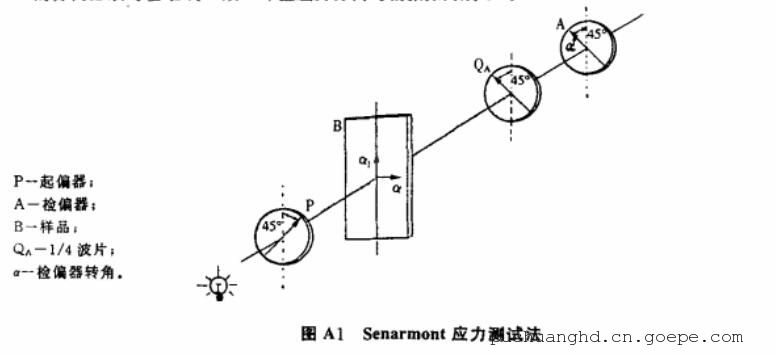

推荐使用Senarmont应力测定法，此种方法采用的应力仪的各光学元件及其方向匹配关系参照附图A1.起偏器及检傌器的偏振方向均须与基准线成45°,它们之间必须相互垂直。被测样品主应力之一的方向必须与基准线一致，即主应力方向与偏振方向成45°.
检偏器是可以旋转的，转动角度由刻度指示。使用时，先将检偏器转至0刻度处;然后放置被测样品，调整样品方向，使被测点主应力方向与偏振方向成45°;再转动检偏器，直到被测点变得*暗;
记下转角读数,每度相当于3.14nm光程差.根据旋转方向可判断出与水平线一致的应力是张应力还是压应力。如顺时针转动检偏器能使被测点变暗，则为张应力，反之为压应力。
以SG-03应力仪为例简要说明如下:
A4.1厚度应力
从热夸玻璃上取样，尺寸为25mm X200mm.将样品立放在仪器上，样品的长度方向与仪器面板上的0-180度刻度线方向一致,样品在25mm方向为商度，使光线透射过样品的上下端面.顺时针转动偏振器，直到端面中心部位由蓝色刚刚变为棕色。读取检偏器上的旋转角度读数。
A4.2平面应力
A4.2.1非边部应力
将热弯玻璃放到应力仪上，玻璃的边线之-*好与应力仪面板上的0-180度刻度线平行，从检偏器中观察玻璃，如看到亮暗相间应力斑纹，则调整玻璃放置方向，使应力斑纹平行于面板上的0-180度刻度线。
张应力:顺时针旋转检偏器,可观察到暗区向亮区移动，直至亮区被测区城由蓝色刚刚变到棕色，记下检偏器上的旋转角度读数。
压应力:逆时针旋转检偏器，可观察到暗区向亮区移动,直至亮区被测区域由蓝色刚刚变到棕色，记下检偏器上的旋转角度读数。
A4.2.2边部应力
将热弯玻璃的被测边与应力仪面板上的0-180度刻度线平行,从检偏器中观察玻璃边部及附近区域，可看到边线较亮，稍靠里侧有一暗区，再往里又存在一亮区。
张应力:顺时针旋转检偏器，可观察到暗区向里侧亮区移动，直至亮区由蓝色刚刚变到棕色，记下检偏器上的旋转角度读数。
压应力:逆时针旋转检偏器，可观察到暗区向边线移动，直至边线由蓝色刚刚变到棕色，记下检偏器.上的旋转角度读数。
